N2XSEY 11kV 22kV 33kV Orta Voltaj Bakır Alüminyum İletici XLPE yalıtımlı zırhlı güç kablosu
1Ürün Standartı
Bu ürün GB/T12706 uyarınca üretilmiştir.2, IEC60502'ye eşdeğer.2Ya da müşteri isteğiyle BS, DIN, ICEA standardı.
2Uygulama
Ürün, 3.6/6kv nominal güç frekans voltajı olan güç iletim ve dağıtım hatlarında kullanılmak üzere uygundur.~26/35kv.
3Çalışma özellikleri
- İsimlendirilmiş güç-frequency voltajı U0/U: 3.6/6kv~26/35kv.
- Yönetici'nin maksimum izin verilen çalışma sıcaklığı:90oC.
- Yönetici'nin en fazla kısa devre sıcaklığı 2500C'yi geçmemelidir.
- Kurulum altındaki ortam sıcaklığı 00C'nin altında olmamalıdır.
- Tek çekirdekli kabloların bükme yarıçapları kablo çapının 20 katından daha az olmamalıdır.
Çok çekirdekli kabloların bükme yarıçapları kablo çapının 15 katından daha az olmamalıdır.
4Voltaj, çekirdek ve kesit tablosu
| Ürün |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Tek çekirdek |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Üç çekirdek |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren durumlarda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.
5Tür ve Adı
| Türü |
Adlandırma |
Başvurular |
| YJV |
Bakır iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
Kapalı yerlerde,tünel veya kablo hendeklerinde,dış mekanik kuvvetlere dayanamayan.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV |
Alüminyum iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
| YJY |
Bakır iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJLY |
Alüminyum iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJV22 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
Kapalı alanlarda,tünelde,kablo hendeklerinde veya doğrudan zeminde,dış mekanik kuvvetlere dayanabilir.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV22 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
| YJV23 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJLV23 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJV32 |
Bakır iletken,XLPE yalıtımı, çelik tel zırhlı,PVC kaplı güç kablosu |
İçeride, tünel kablosu hendeklerinde, kuyunun içine veya doğrudan yere yerleştirmek için, dış mekanik kuvvetlere ve belli bir çekim kuvvetine dayanabilir. |
| YJLV32 |
Alüminyum iletken,XLPE yalıtımlı, çelik tel zırhlı,PVC kaplı güç kablosu |
| YJV33 |
Bakır iletken,XLPE yalıtımlı, çelik tel zırhlı,PE kaplı güç kablosu |
| YJLV33 |
Alüminyum iletken,XLPE yalıtılmış, çelik tel zırhlı,PE kaplı güç kablosu |

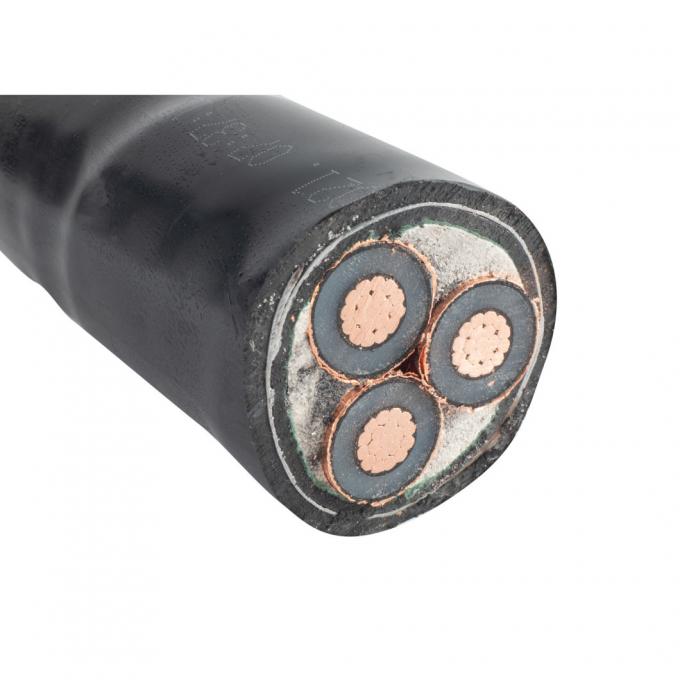

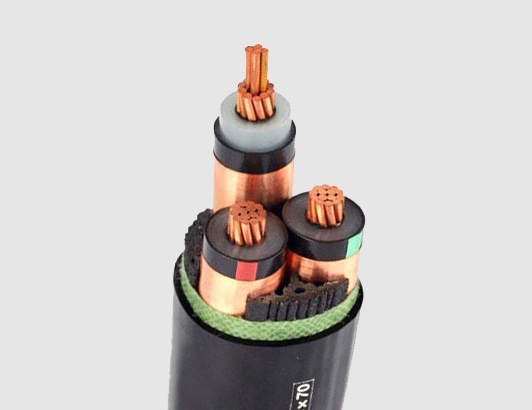

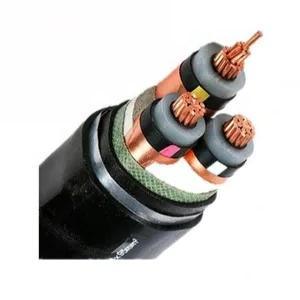

XLPE yalıtımlı zırhlı 3 çekirdekli kablo.
Kablo Verileri
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
PVC
Yatak kalınlığı (mm)
|
Zırhlı telin dış çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
25
|
Kompakt yuvarlak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakt yuvarlak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakt yuvarlak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakt yuvarlak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakt yuvarlak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakt yuvarlak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakt yuvarlak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakt yuvarlak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakt yuvarlak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakt yuvarlak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakt yuvarlak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakt yuvarlak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
