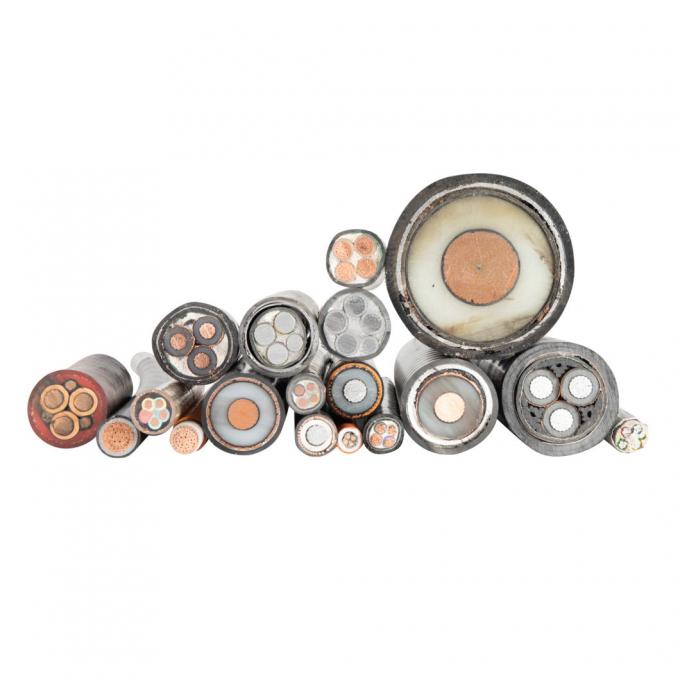

IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV Bakır XLPE yalıtımlı SWA STA Zırhlı Dış Enerji Gücü Kablosu
1Ürün Standartı
Bu ürün GB/T12706 uyarınca üretilmiştir.2, IEC60502'ye eşdeğer.2Ya da müşterinin isteğiyle BS 6722, DIN, ICEA standardı.
2Uygulama
Ürün, 3.6/6kv nominal güç frekans voltajı olan güç iletim ve dağıtım hatlarında kullanılmak üzere uygundur.~26/35kv.
3Çalışma özellikleri
- İsimlendirilmiş güç-frequency voltajı U0/U: 3.6/6kv~26/35kv.
- Yönetici'nin maksimum izin verilen çalışma sıcaklığı:90oC.
- Yönetici'nin en fazla kısa devre sıcaklığı 250oC'yi geçmemelidir.
- Kurulum altındaki ortam sıcaklığı 0oC'nin altında olmamalıdır.
- Tek çekirdekli kabloların bükme yarıçapları kablo çapının 20 katından daha az olmamalıdır.
Çok çekirdekli kabloların bükme yarıçapları kablo çapının 15 katından daha az olmamalıdır.
4Voltaj, çekirdek ve kesit tablosu
| Ürün |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Tek çekirdek |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Üç çekirdek |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren durumlarda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.
5Tür ve Adı
| Türü |
Adlandırma |
Başvurular |
| YJV |
Bakır iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
Kapalı yerlerde,tünel veya kablo hendeklerinde,dış mekanik kuvvetlere dayanamayan.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV |
Alüminyum iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
| YJY |
Bakır iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJLY |
Alüminyum iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJV22 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
Kapalı alanlarda,tünelde,kablo hendeklerinde veya doğrudan zeminde,dış mekanik kuvvetlere dayanabilir.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV22 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
| YJV23 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJLV23 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJV32 |
Bakır iletken,XLPE yalıtımı, çelik tel zırhlı,PVC kaplı güç kablosu |
İçeride, tünel kablosu hendeklerinde, kuyunun içine veya doğrudan yere yerleştirmek için, dış mekanik kuvvetlere ve belli bir çekim kuvvetine dayanabilir. |
| YJLV32 |
Alüminyum iletken,XLPE yalıtımlı, çelik tel zırhlı,PVC kaplı güç kablosu |
| YJV33 |
Bakır iletken,XLPE yalıtımlı, çelik tel zırhlı,PE kaplı güç kablosu |
| YJLV33 |
Alüminyum iletken,XLPE yalıtılmış, çelik tel zırhlı,PE kaplı güç kablosu |
SWA XLPE yalıtımlı zırhlı 3 çekirdekli kablo. Adlık voltaj 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVKablo Verileri
CU/XLPE/PVC/SWA/PVC
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
BKenarlık kalınlığı (mm)
|
Zırhlı telin dış çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
25
|
Kompakt yuvarlak
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Kompakt yuvarlak
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Kompakt yuvarlak
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Kompakt yuvarlak
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Kompakt yuvarlak
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Kompakt yuvarlak
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Kompakt yuvarlak
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Kompakt yuvarlak
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Kompakt yuvarlak
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Kompakt yuvarlak
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Kompakt yuvarlak
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Kompakt yuvarlak
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA XLPE yalıtımlı zırhlı 3 çekirdekli kablo. 6/10(12)kV 6.35/11(12)kV kablo tarihi
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
Yatak kalınlığı (mm)
|
Zırhlı telin dış çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
25
|
Kompakt yuvarlak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakt yuvarlak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakt yuvarlak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakt yuvarlak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakt yuvarlak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakt yuvarlak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakt yuvarlak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakt yuvarlak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakt yuvarlak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakt yuvarlak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakt yuvarlak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakt yuvarlak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA XLPE yalıtımlı zırhlı 3 çekirdekli kablo.
Kablo Verileri
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
Yatak kalınlığı (mm)
|
Zırhlı tel çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
35
|
Kompakt yuvarlak
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Kompakt yuvarlak
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Kompakt yuvarlak
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Kompakt yuvarlak
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Kompakt yuvarlak
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Kompakt yuvarlak
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Kompakt yuvarlak
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Kompakt yuvarlak
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Kompakt yuvarlak
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Kompakt yuvarlak
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Kompakt yuvarlak
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA XLPE yalıtımlı zırhlı 3 çekirdekli kablo.18/30 ((36) kV 19/33 ((36) kV Kablo Tarihi
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
Yatak kalınlığı (mm)
|
Zırhlı tel çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
50
|
Kompakt yuvarlak
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Kompakt yuvarlak
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Kompakt yuvarlak
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Kompakt yuvarlak
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Kompakt yuvarlak
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Kompakt yuvarlak
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Kompakt yuvarlak
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Kompakt yuvarlak
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Kompakt yuvarlak
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Kompakt yuvarlak
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------Bizim Özelliğimiz------
- Deneyimli teknik ekipleri olan ithal ekipman

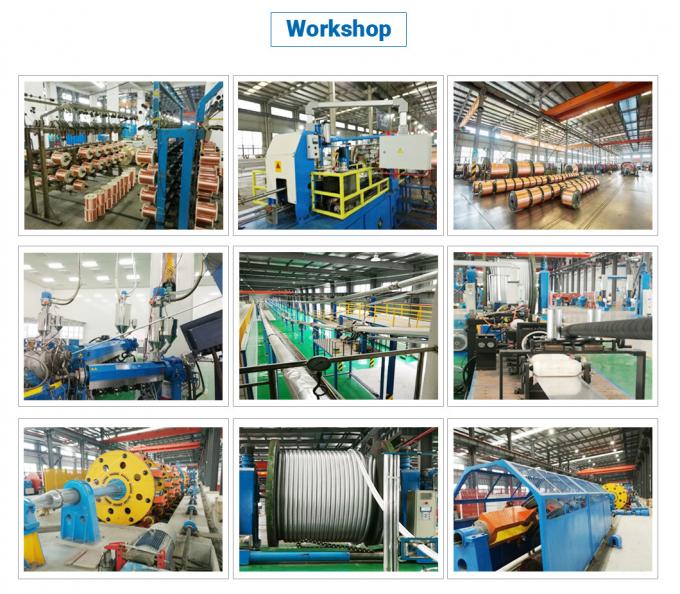

Şirketin üç tesisi ve 206 mühendisden oluşan 3048 çalışanı vardır.Troster Almanya ve Maillefer Finlandiya 500KV VCV hatları, Pourtier Fransa, SKET Almanya, Caballe İspanya, 220KV ve 35KV üretim hattı artı Almanya'dan SIKORA X - RAY 8000 çevrimiçi eksantriklik ölçüm ünitesi
- Tam sertifika sistemi
Qifan Cable, ISO 9001, ISO 14001, OHSAS 18001 sertifikasını aldı.
- Mükemmel üretim sistemi

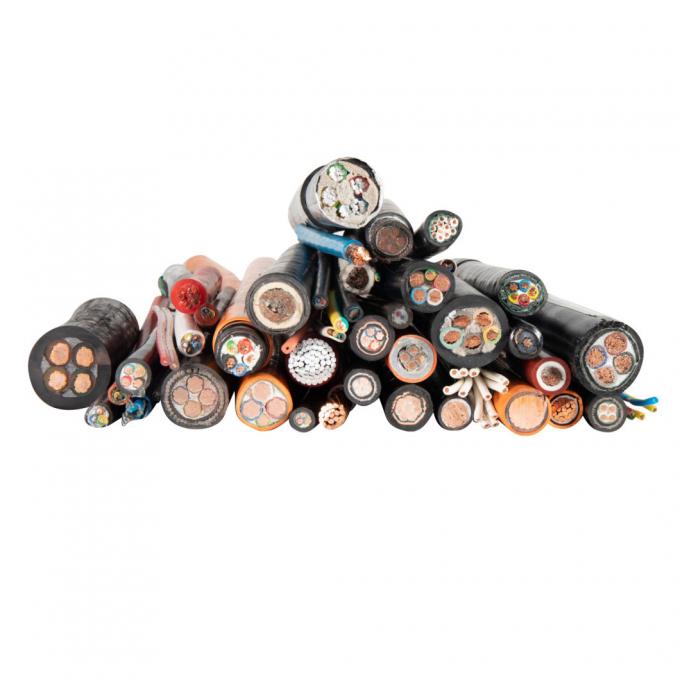

Qifan Cable ürünleri LV güç kablosu, MV güç kablosu, HV&EHV güç kablosu, ABC kablosu, ACSR/AAC/AAAC/ACAR/OPGW,denizaltı kablosu, kontrol kablosu, enstrüman kablosu, bina kablosu,Esnek kauçuk kablo, yangın kablosu, yenilenebilir kablo, güneş kablosu, endüstriyel kablo, LAN kablosu, koaksiyel kablo vb.
- Mükemmel satış hizmeti sistemi
Qifan Kablo OEM / ODM hizmeti, Çoklu ürünler, Yetenekli İhracat satış mühendis ekibi, Makul fiyat, Güvenilir kalite, Dostça hizmet sunabilir. Qifan her zaman en iyi seçimdir.
IEC 60502: Bu, 30kV'ye kadar nominal voltajlı güç kablolarını kapsayan uluslararası bir standarttır.
BS 7835: Bu, elektrik tedarik sistemlerinde kullanılan orta gerilimli kablolar için gereksinimleri belirleyen bir İngiliz standardıdır. Kablo yapımı, malzemeler ve test gibi yönleri kapsar.
BS 6622: Bir başka İngiliz standardı olan BS 6622, dağıtım ağlarında kullanılmak üzere orta gerilimli güç kablolarına özel olarak odaklanır. Kablo tasarımı, inşası ve testi için kılavuzlar sağlar.
VDE: Bu, Alman Elektrik, Elektronik ve Bilgi Teknolojileri Derneği'ne atıfta bulunur.
Kablo türleri:
N2xsey: Avrupa standardı HD 620'ye uygun bir güç kablosudur.Dışarıda enerji dağıtımı için uygundur..
N2xsy: N2xsey'e benzer şekilde, N2xsy, Avrupa standardı HD 620'ye uyan başka bir güç kablosudur. Ayrıca bakır iletkenlere, XLPE yalıtımına ve PVC kablosuna sahiptir.Dışarıda kullanılmak için tasarlanmıştır..
Yjv32: Yjv32 Çin'de yaygın olarak kullanılan bir güç kablosudur. Bakır iletkenlere, XLPE yalıtımına ve çelik bantla zırhlandırılmıştır. Dışarıdaki enerji iletiminde kullanılabilir.
Voltaj değerleri:
Bahsettiğiniz kablo, 11kV, 20kV ve 33kV dahil olmak üzere farklı gerilim derecelerinde mevcuttur. Bu dereceler kablonun güvenli bir şekilde çalışabileceği maksimum gerilimi gösterir.
