N2XSEY 11kV 22kV 33kV Orta Voltaj Bakır Alüminyum İletici XLPE yalıtımlı zırhlı güç kablosu
1Ürün Standartı
Bu ürün GB/T12706 uyarınca üretilmiştir.2, IEC60502'ye eşdeğer.2Ya da müşteri isteğiyle BS, DIN, ICEA standardı.
2Uygulama
Ürün, 3.6/6kv nominal güç frekans voltajı olan güç iletim ve dağıtım hatlarında kullanılmak üzere uygundur.~26/35kv.
3Çalışma özellikleri
- İsimlendirilmiş güç-frequency voltajı U0/U: 3.6/6kv~26/35kv.
- Yönetici'nin maksimum izin verilen çalışma sıcaklığı:90oC.
- Yönetici'nin en fazla kısa devre sıcaklığı 2500C'yi geçmemelidir.
- Kurulum altındaki ortam sıcaklığı 00C'nin altında olmamalıdır.
- Tek çekirdekli kabloların bükme yarıçapları kablo çapının 20 katından daha az olmamalıdır.
Çok çekirdekli kabloların bükme yarıçapları kablo çapının 15 katından daha az olmamalıdır.
4Voltaj, çekirdek ve kesit tablosu
| Ürün |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Tek çekirdek |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Üç çekirdek |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Kategorisi A nominal voltajlı kablo, 1 dakikadan fazla olmayan topraklama hatası süresi gerektiren durumlarda kullanılır.topraklama hatası normalde 1 saatten fazla sürmez., maksimum süresi 8 saatten fazla değildir, yıllık toprak hatası süresi toplam 125 saatten fazla olmamalıdır, C kategorisinde tüm sistemler A ve B kategorisinde beklenir.
5Tür ve Adı
| Türü |
Adlandırma |
Başvurular |
| YJV |
Bakır iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
Kapalı yerlerde,tünel veya kablo hendeklerinde,dış mekanik kuvvetlere dayanamayan.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV |
Alüminyum iletken,XLPE yalıtımlı,PVC kaplı güç kablosu |
| YJY |
Bakır iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJLY |
Alüminyum iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJV22 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
Kapalı alanlarda,tünelde,kablo hendeklerinde veya doğrudan zeminde,dış mekanik kuvvetlere dayanabilir.Tek çekirdekli kabloların manyetik kanallarda yerleştirilmesine izin verilmez. |
| YJLV22 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı,PVC kaplı güç kablosu |
| YJV23 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJLV23 |
Alüminyum iletken,XLPE yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| YJV32 |
Bakır iletken,XLPE yalıtımı, çelik tel zırhlı,PVC kaplı güç kablosu |
İçeride, tünel kablosu hendeklerinde, kuyunun içine veya doğrudan yere yerleştirmek için, dış mekanik kuvvetlere ve belli bir çekim kuvvetine dayanabilir. |
| YJLV32 |
Alüminyum iletken,XLPE yalıtımlı, çelik tel zırhlı,PVC kaplı güç kablosu |
| YJV33 |
Bakır iletken,XLPE yalıtımlı, çelik tel zırhlı,PE kaplı güç kablosu |
| YJLV33 |
Alüminyum iletken,XLPE yalıtılmış, çelik tel zırhlı,PE kaplı güç kablosu |

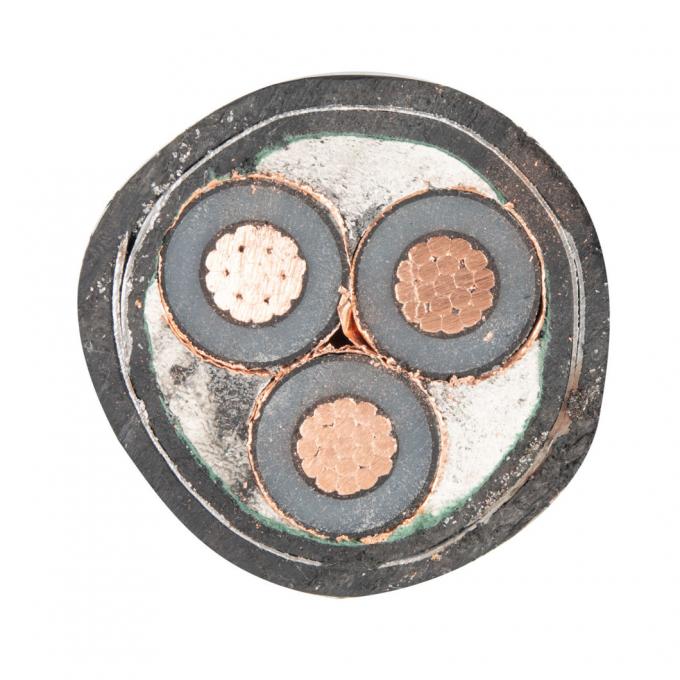

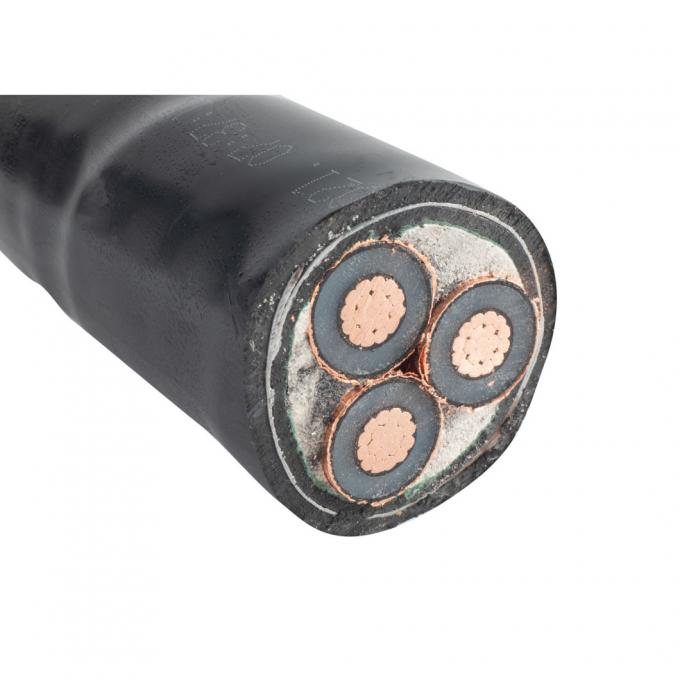

XLPE yalıtımlı zırhlı 3 çekirdekli kablo.
Kablo Verileri
|
Şoför
|
İzolasyon kalınlığı (mm)
|
Bakır bant ekran (yaklaşık) (mm)
|
PVC
Yatak kalınlığı (mm)
|
Zırhlı telin dış çapı (mm)
|
Kaplama kalınlığı (mm)
|
Dış çapı (yaklaşık) (mm)
|
Bakır çekirdek kablo ağırlığı (kg/km)
|
Alüminyum çekirdek kablo ağırlığı (kg/km)
|
|
Çapraz kesim alanı (mm2)
|
Yapı
|
Dış çapı (mm)
|
|
25
|
Kompakt yuvarlak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Kompakt yuvarlak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Kompakt yuvarlak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Kompakt yuvarlak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Kompakt yuvarlak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Kompakt yuvarlak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Kompakt yuvarlak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Kompakt yuvarlak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Kompakt yuvarlak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Kompakt yuvarlak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Kompakt yuvarlak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Kompakt yuvarlak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------Bizim Özelliğimiz------
- Deneyimli teknik ekipleri olan ithal ekipman
Şirketin üç tesisi ve 206 mühendisden oluşan 3048 çalışanı vardır.Troster Almanya ve Maillefer Finlandiya 500KV VCV hatları, Pourtier Fransa, SKET Almanya, Caballe İspanya, 220KV ve 35KV üretim hattı artı Almanya'dan SIKORA X - RAY 8000 çevrimiçi eksantriklik ölçüm ünitesi
- Tam sertifika sistemi
Qifan Cable, ISO 9001, ISO 14001, OHSAS 18001 sertifikasını aldı.
- Mükemmel üretim sistemi
Qifan Cable ürünleri LV güç kablosu, MV güç kablosu, HV&EHV güç kablosu, ABC kablosu, ACSR/AAC/AAAC/ACAR/OPGW,denizaltı kablosu, kontrol kablosu, enstrüman kablosu, bina kablosu,Esnek kauçuk kablo, yangın kablosu, yenilenebilir kablo, güneş kablosu, endüstriyel kablo, LAN kablosu, koaksiyel kablo vb.
- Mükemmel satış hizmeti sistemi
Qifan Kablo OEM / ODM hizmeti, Çoklu ürünler, Yetenekli İhracat satış mühendis ekibi, Makul fiyat, Güvenilir kalite, Dostça hizmet sunabilir. Qifan her zaman en iyi seçimdir.
Kablo türleri:
N2xsery: Avrupa standardı HD 620'ye uygun bir güç kablosudur.N2xsery'deki "e", ateşin yayılmasına karşı daha iyi direnç gösterir..
N2xsey: N2xsery'ye benzer şekilde, N2xsey, Avrupa standardı HD 620'ye uyan başka bir güç kablosudur.N2xsery'nin ateş yayılmasına karşı geliştirilmiş dayanıklılığına sahip değildir..
Voltaj değerleri:
Kablo, 11kV, 22kV ve 33kV dahil olmak üzere farklı voltaj dereceleriyle mevcuttur. Bu derecelendirmeler kablonun güvenli bir şekilde çalışabileceği maksimum voltajı gösterir.
XLPE (çapraz bağlantılı polietilen) yalıtım kablosu, XLPE malzemesiyle yalıtılmış iletkenlere sahip bir elektrik kablosunu ifade eder.XLPE, mükemmel elektrik özellikleri ile bilinen termoset polimerdir, elektrik iletim ve dağıtım endüstrisinde çeşitli uygulamalar için popüler bir seçim haline getirir.
yalıtım malzemesi: XLPE, kimyasal olarak çapraz bağlantılı bir polietilen türüdür. Bu çapraz bağlantı süreci yalıtımın termal ve mekanik özelliklerini geliştirir,Karşılaştırıldığında daha sağlam ve dayanıklı hale getirir..
Elektriksel Performans: XLPE yalıtım yüksek dielektrik dayanıklılık, düşük dielektrik kaybı ve mükemmel yalıtım direnci sunar.Bu, enerji kaybını en aza indirerek verimli güç aktarımına izin verir.
Termal Özellikler: XLPE yalıtımı geleneksel PVC (polyvinyl klorür) yalıtımından daha yüksek çalışma sıcaklıklarına dayanabilir.Bu, XLPE kablolarını daha yüksek sıcaklık değerleri gerektiren uygulamalar için uygun kılar.
Çevre Direnci: XLPE yalıtımı nem, kimyasallar ve UV radyasyonu gibi çevresel streslere karşı iyi bir direnç sağlar.Bu, XLPE kablolarını iç ve dış mekan kurulumları için uygun kılar..
