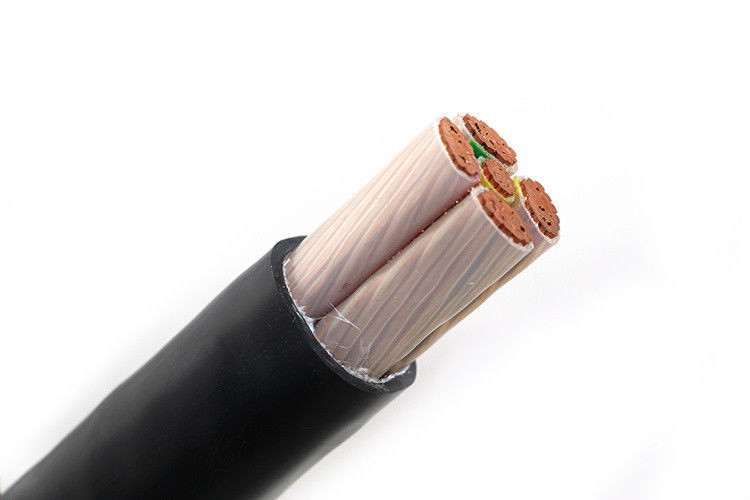

600/1000V CU/XLPE/PVC/SWA/PVC Yeraltı XLPE Kablosu Çelik Tel Zırhlı SWA Kablosu Güç Kablosu BS 5467
CU/XLPE/PVC/SWA/PVC
Kablo Seçimi
Sipariş edilen kablo türünün amaçlanan kullanım için uygun olması çok önemlidir.İlgili yerel düzenlemeler ve uygun kablo türlerinin performansıBu nedenle, kablo seçimi için kesin bir rehberlik sağlamak imkansızdır ve özel kablo ihtiyaçlarınıza uygun tasarımlar hakkında uzman tavsiyelerimiz için bizimle iletişime geçmenizi öneririz.
Kablo yapısı
Yönetici
IEC 60228, BS EN 60228'ye göre, 1. sınıf veya 2. sınıf, yuvarlak şekilde duran bakır veya alüminyumdan veya şekilli olmalıdır.IEC 60228 uyarınca 1. sınıf, BS EN 60228 de talep üzerine sağlanabilir.
İzolasyon
XLPE malzemesi ve kalınlığı, IEC 60502-1 veya BS 5467 uyarınca 90°C'de sürekli çalışmak için değerlendirilmelidir.
PVC malzemesi ve kalınlığı IEC 60502-1 veya BS 6346'ya göre olmalıdır.
SASO 1694'e göre 85°C'de sürekli çalışmak için uygun PVC yalıtımı da talep üzerine mevcuttur.
Toplantı
İki, üç, dört veya beş yalıtımlı iletken yalıtım malzemesiyle uyumlu olan higroskopik olmayan dolgularla birlikte yerleştirilir.
İç kabuk
Montaj, dış görünüşü neredeyse dairesel kalırsa, zırhlı olmayan kablolar için bu katman atılabilir.
Zırh
IEC 60502-1 veya BS 5467, BS 6346'ya göre döşeme üzerine spiral olarak uygulanan galvanizli çelik teller. (Tek çekirdekli kablolar alüminyum telle zırhlandırılır) ((SWA/AWA)
IEC 60502-1.(STA'ya göre çok çekirdekli kabloların yatağının üzerine spiral olarak uygulanan çift çelik bantlar
Dış kabuk
IEC 60502-1, BS 7655'e göre tip 9'a göre dış kapak PVC/ST2 olarak dışa çıkarılacak.Yağa dayanıklı PVCİstenirse LLDPE, MDPE, HDPE, LSF, CPE vb. gibi diğer özel kaplama malzemeleri de mevcuttur.
Kablo örtüsünün alev performansı
Kablolar, IEC 60332-3-22, IEC 60332-3-23 ve IEC 60332-3-24'ün alev testi gereksinimlerine uymak için özel alev geriletici PVC dış kabuğu ile temin edilebilir.Ayrıca kabloları IEC 60502-1'e göre Düşük Duman Halogensiz (LSHF) malzemelerle de sağlayabilir., BS 7211, BS 6724 veya diğer eşit standartlar.
Standart:
IEC,BS,VDE,AS/NZS,ICEA,JIS vb.,Müşteri tarafından gerekli diğer standartlara göre özel güç kablosunun tasarımı ve üretimi
Tip ve Adı:
| Türü |
Adlandırma |
Başvurular |
| VV |
Bakır iletken, PVC yalıtılmış, PVC kaplı güç kablosu |
Kapalı binalarda, tünellerde veya kablo hendeklerinde, dış mekanik kuvvetlere dayanamayan yerleştirme için
Tek çekirdekli kabloların manyetik kanallara yerleştirilmesine izin verilmez. |
| VLV |
Alüminyum iletken, PVC yalıtılmış, PVC kaplı güç kablosu |
| VY |
Bakır iletken, PVC yalıtımlı, PE kaplı güç kablosu |
| VLY |
Alüminyum iletken, PVC yalıtımlı, PE kaplı güç kablosu |
| VV22 |
Bakır iletken, PVC yalıtılmış, çelik bant zırhlı, PVC kaplı güç kablosu |
İçeride, kablo hendekindeki bir tünelde ya da doğrudan zeminde yatırmak için,
Dış mekanik kuvvetlere dayanabilir.
Tek çekirdekli kabloyu manyetik kanalın içine koymaya izin verilmez. |
| VLV22 |
Alüminyum kondüktör, PVC yalıtılmış, çelik bant zırhlı, PVC kaplı güç kablosu |
| VV23 |
Bakır iletken, PVC yalıtımlı, çelik bant zırhlı, PE kaplı güç kablosu |
| VLV23 |
Alüminyum kondüktör, PVC yalıtılmış, çelik bant zırhlı, PE kaplamalı güç kablosu |
| VV32 |
Bakır iletken, PVC yalıtımlı, çelik telle zırhlı, PVC kaplı güç kablosu |
Kapalı yerlerde, tünel kablo hendeklerinde, kuyunun içinde veya doğrudan zeminde, taşıyabilir
Dış mekanik kuvvetler ve belli bir çekim kuvveti. |
| VLV32 |
Alüminyum iletken, PVC yalıtılmış, çelik telle zırhlı, PVC kaplı güç kablosu |
| VV33 |
Bakır iletken, PVC yalıtımlı, çelik telle zırhlı, PE kaplı güç kablosu |
| VLV33 |
Alüminyum iletken, PVC yalıtımlı, çelik telle zırhlı, PE kaplamalı güç kablosu |
Tip ve Adı:
| Türü |
Adlandırma |
Başvurular |
| YJV |
Bakır iletken, XLPE yalıtımlı, PVC kaplı güç kablosu |
Kapalı binalarda, tünellerde veya kablo hendeklerinde, dış mekanik kuvvetlere dayanamayan yerleştirme için
Tek çekirdekli kabloların manyetik kanallara yerleştirilmesine izin verilmez. |
| YJLV |
Alüminyum iletken,XLPE yalıtımlı, PVC kaplı güç kablosu |
| YJY |
Bakır iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJJLY |
Alüminyum iletken, XLPE yalıtımlı, PE kaplı güç kablosu |
| YJV22 |
Bakır iletken,XLPE yalıtımlı, çelik bant zırhlı, PVC kaplı güç kablosu |
İçeride, kablo hendekindeki bir tünelde ya da doğrudan zeminde yatırmak için,
Dış mekanik kuvvetlere dayanabilir.
Tek çekirdekli kabloyu manyetik kanalın içine koymaya izin verilmez. |
| YJLV22 |
Alüminyum iletken, XLPE yalıtılmış, çelik bant zırhlı, PVC kaplı güç kablosu |
| YJV23 |
Bakır iletken, XLPE yalıtımlı, çelik bant zırhlı, PE kaplamalı güç kablosu |
| YJLV23 |
Alüminyum iletken, XLPE yalıtılmış, çelik bantla zırhlı, PE kaplamalı güç kablosu |
| YJV32 |
Bakır iletken, XLPE yalıtımlı, çelik telle zırhlı, PVC kaplamalı güç kablosu |
Kapalı yerlerde, tünel kablo hendeklerinde, kuyunun içinde veya doğrudan zeminde, taşıyabilir
Dış mekanik kuvvetler ve belli bir çekim kuvveti. |
| YJLV32 |
Alüminyum iletken, XLPE yalıtılmış, çelik telle zırhlı, PVC kaplı güç kablosu |
| YJV33 |
Bakır iletken, XLPE yalıtımlı, çelik telle zırhlı, PE kaplı güç kablosu |
| YJLV33 |
Alüminyum iletken, XLPE yalıtımlı, çelik telle zırhlı, PE kaplamalı güç kablosu |
Kablo Teknik veri sayfası
| No. x mm2 |
Aşama |
Tarafsız/Dünya |
İç kabuk |
Zırhlı |
Dış kabuk |
Kablo Ağırlığı |
| İletici çapı mm |
XLPE kalınlığı mm |
İletici çapı mm |
XLPE kalınlığı mm |
Kalınlığı mm |
Kablo çapı
mm |
Kalınlığı mm |
Tam çapı mm |
YJV32 ((CU)
kg/km |
YJLV32 ((AL)
kg/km |
| 4 çarpı 1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 çarpı 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5 çarpı 1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5 çarpı 2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 çarpı 2,5 + 1 çarpı 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 çarpı 4 + 1 çarpı 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 çarpı 2,5 + 2 çarpı 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3 çarpı 4 + 2 çarpı 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Not:
IEC 60502-1 veya BS 5467, BS 6346'ya göre yatak üzerine spiral olarak uygulanan galvanizli çelik teller.
Tek çekirdekli kablolar alüminyum telle zırhlandırılır.)

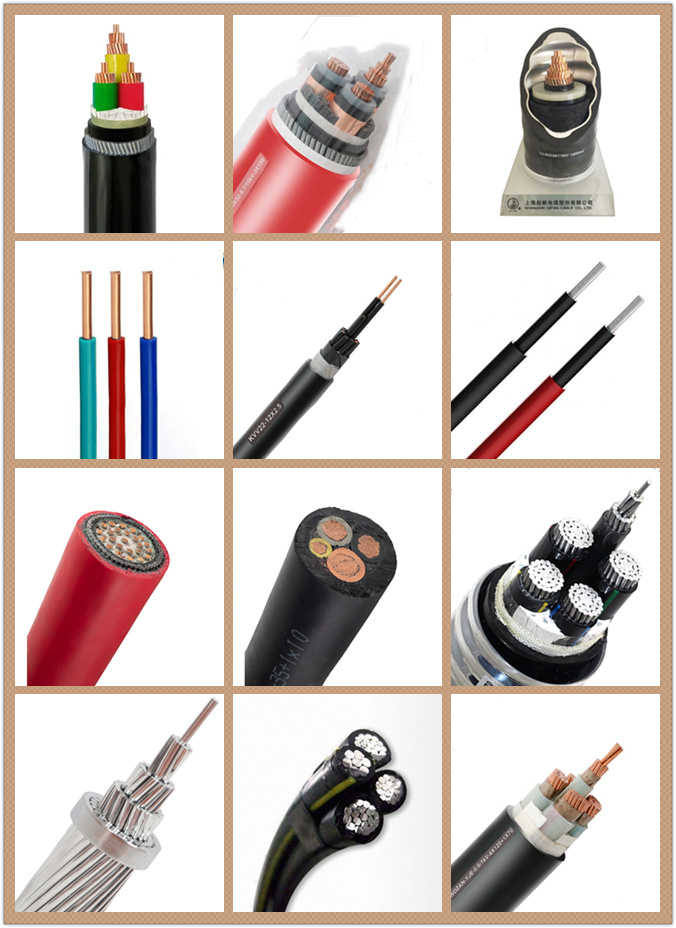

Fang Yu (Şanghay) Otomasyon Teknolojisi Şirketi, Ltd. Bunlar, kara ve denizaltı uygulamaları için 500kV'den 0'a kadar değişen plastik yalıtımlı güç kabloları gibi 30'dan fazla ürün serisini içerir.5kV, 35kV'dan 1kV'ya kadar olan kauçuk yalıtımlı kablolar ve kablolar, üst yalıtımlı kablolar, üst kablolar, maden kabloları, yangına dayanıklı kablolar, yüksek sıcaklık kabloları,Çok soğuk dayanıklı kablolar, denizaltı mühendislik ekipmanları için kablolar, kontrol kabloları, bilgisayar kabloları, fotovoltaik kablolar, yeni enerji araç kabloları, bina kabloları ve ağ kabloları.000 tür ve 50'den fazla1000'den fazla özellik.
Fang Yu (Şanghay) Otomasyon Teknolojisi Co., Ltd. ayrıca Avustralya, Almanya, ABD, Filipinler, Moğolistan, Singapur, Yemen,ve Birleşik Arap Emirlikleri2021 yılında Qifan Cable, Çin'in tel ve kablo endüstrisinde en rekabetçi 20 işletme arasında ve Shanghai'daki en iyi 100 işletme arasında yer aldı.
Mesajınız 20-3.000 karakter arasında olmalıdır!
