HTLS İletici Ürünleri --- STACIR/AW İletici, yeni bir hava ileticisi türüdür.
STACIR/AW iletgesi yeni bir türdür.Üst kondüktörTrapezoidal tel kullanımı, iletkenin çapraz kesim alanını arttırır, böylece iletkenin iletkenlik kapasitesini arttırma etkisi vardır.

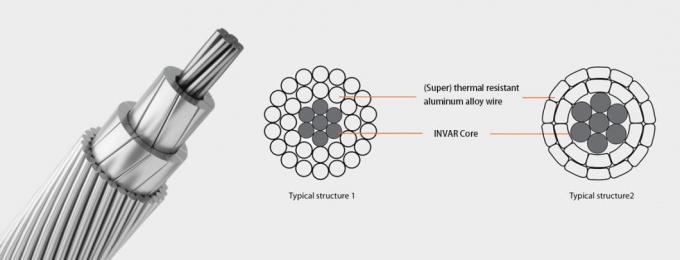

Aynı boyutta, STACIR/AW iletkenleri geleneksel iletkenlere göre daha iyi akım taşıma kapasitesine sahiptir.INVAR ileticisi alüminyum kaplı invar çekirdeğinden ve ısıya dayanıklı alüminyum alaşım tellerinden oluşur.Bu iletken eski hat için uygundur.
Kapasiteyi arttırırken aynı eğilimi koruyabilir.
Bu tip iletkenlerin en önemli özelliği dış katman ve çekirdek arasında kayma imkanı.dış katman çelik çekirdeğin üzerinde kalabilir.
Dış iletken katman süper ısıya dayanıklı Al-Zr alaşımından yapılmıştır ve çalışma sıcaklığı 210 °C'ye ulaşabilir.
Bu ürün serisinin ana özellikleri şunlardır:
INVAR çekirdeği ve dış tabakası bağımsız olarak kurulum sıcaklığında diz noktaları vardır
Sıcaklık arttıkça düşüşü sınırlayın.
INVAR çekirdeği ile ilişkili diz noktasının üzerindeki termal genişleme katsayısı, iletkenin mekanik dayanıklılığını korur ve sürekli çalışma sıcaklığı 210 ° C'ye kadar
Bu teknik, yetenekli bir kurulum uzmanı aşamasını gerektirir.
ACSR'yi düz arazide veya küçük seviye farklılıklarında değiştirmek için uygundur.
| ACSR |
Alüminyum kondüktör, çelikle desteklenmiş |
| AAC |
Tüm Alüminyum iletken |
| AAAC |
Tüm alüminyum alaşımlı iletken |
| Mülkiyetler |
STACIR (ACSR Moose EQUIVALENT) |
STACIR (ACSR ZEBRA EQUIVALENT) |
STACIR (ACSR PANTHER EQUIVALENT) |
| Tipik faktörler |
3.53 mm |
0.1390 |
3.18 mm |
0.1252 |
3.00 mm |
0.1181 |
| Referans özellikleri |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Toplam kesit alanı |
597.00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| İletici tel |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Çekirdek tel |
Alüminyum kaplamalı Invar |
Alüminyum kaplamalı Invar |
Alüminyum kaplamalı Invar |
| İletici çapı |
31.77mm. |
1.2508 |
28.62 mm |
1.1268 |
21.00 mm |
0.8268 |
| Ağırlık |
1993 kg/km |
1339.2 lb/mil |
1582 kg/km |
1063.1 lb/mil |
939 kg/km |
631 lbs/mile |
| En yüksek germe dayanıklılığı |
14641 kg |
322770.84 lbs. |
11968 kg |
26384.89 lbs |
8436 kg |
18598.17 lbs. |
| 20°C sıcaklıkta DC direnci |
0.06 Ω/km |
0.09Ω / mil |
0.07Ω /km |
0.11Ω / mil |
0.13 Ω/km |
0.21Ω / mil |
| Maksimum çalışma sıcaklığı |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| En yüksek çalışma sıcaklığında akım taşıma kapasitesi |
1871 Amper |
1626 Ampere |
1040 Ampere |
Eğer herhangi bir ihtiyacınız varsa, satış ekibimizle temasa geçmekten çekinmeyin.
1994 yılında kurulan Shanghai Qifan Cable Co., Ltd., 20 yıldan fazla bir süredir elektrik tellerinin ve kablolarının Ar-Ge ve üretiminde uzmanlaşmıştır ve gelişmiş üretim ve test ekipmanlarına sahiptir.
Qifan Kablo, Yüksek Voltaj Kabloları, Orta Voltaj Kabloları, Düşük Voltaj Kabloları, Kontrol Kabloları, Enstrüman Kabloları, Bina Kabloları,Lastik kablolar vb.Qifan Cable, ürünlerini Asya, Avrupa, Okyanusya, Amerika ve Afrika'daki 30'dan fazla ülkeye ve bölgeye sattı. Sonuç olarak, su koruma gibi endüstrilerde yaygın olarak kullanılmaktadır.Elektrik, metalürji, petrokimya, demiryolu, ulaşım, iletişim, inşaat, şehir, altyapı inşaatı vb.
Qifan Cable, kurulduğu günden bu yana öncelikli kalite çalışma ilkesine bağlı kalmıştır. 2006 yılında ISO 9001: 2000 kalite sistemi sertifikasını ve ISO 14001:2004 çevresel yönetim sistemi sertifikası.
Qifan Kablosu, öncü çabalar göster ve ilerle!
Süper Termal Alaşım İletken: İletken, yüksek termal iletkenliğe sahip olmak için özel olarak tasarlanmış bir süper termal alaşım malzemeden yapılmıştır.Güç aktarımı sırasında verimli ısı dağılmasını sağlar.
Invar Güçlendirilmiş: İletici, düşük termal genişleme katsayısı ile bilinen nikel-demir alaşımı olan Invar ile güçlendirilmiştir.Invar, sıcaklık değişimleri nedeniyle iletkenin sarkmasını veya uzanmasını en aza indirmeye yardımcı olur., güç aktarım hattının istikrarını ve güvenilirliğini sağlar.
